Kirjeldus

Tehnilised parameetrid

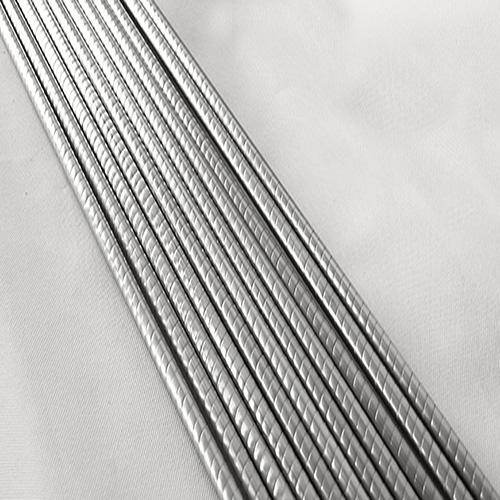

Madalate torude valmistamiseks on läbimõõduga plastist külma deformatsiooniga teritatud toru.

Meetod seisneb sujuva toru realiseerimisel kindla geomeetrilise vormi abil, ilma materjali eemaldamata; see plastiline deformatsioon põhjustab soojusvahetuse efektiivsuse kasvu ja võimaldab vähendada soojusvaheti suurust.

Kondensaator toru "Y-fin"

Aurusti toru "T-fin"

Sisemine painduv (IG) madal fikseeritud toru

Sisemine painduv (IG) Y-Fin / T-fin kanal

Titanium Low Fin Tube müügiks

Roostevabast terasest toru

Extruded Low Fin tuubid

Roostevabast terasest toru sisseehitatud madala voolu toru

Vasega vooderdatud toru integraal madal voolik

Suure jõudlusega vasterpeaga lainepaberiga torutorud

Kondenseri madala torustikuga torud

SMLS Titanium integreeritud vähejätkatud toru

Vasegeneraatorid väikeste mõõtmetega

C12200 Copper Low Fin Tube sise- ja välispind

Tootmisprotsess

Ribad valatakse tavalistest torudest välimise seinaga rulliga. Torud ja uimed on ühes tükis torus.

Taotlused

Integreeritud madalpingeline torud leiavad eelistuse järgmistes tööstussektorites:

1. küttesüsteemid;

2. Ventilatsioonisüsteemid;

3. jahutus- ja kliimaseadmete süsteemid;

4. Masinaehitus;

5. autotööstus;

6. Kemikaalide ja perrokeemiliste ja elektrijaamade tehnoloogia.

Baasitoru läbimõõt 12,7 mm-25,4 mm

Baasitoru seina paksus 1,65 mm-3,0 mm

Viimistluse paksus 0,3 mm-0,5 mm

Fin pigi 0.9mm-1.5mm

Fin kõrgus 0.9mm-1.3mm

Baasitoru materjal: roostevaba teras, süsinikteras, sulam, titaan, nikkel, vask jne

Töötatakse välja meetodina, mis suurendab vedelike soojuslikku ülekandet, vähendades samas soojusvaheti füüsilist suurust ja maksumust

Lõik on toodetud valtsitud toru seinast ja on seetõttu toru ise integreeritud. Tänu fini rullimisele on seina paksus harjasektsioonist madalam võrreldes tavaliste otstega. Võrkstruktuuri ava on natuke väiksem. Enamikku torukujulisi materjale saab sõeluda, kuid materjali kõvadus määrab tavaliselt nööri koodi või fini profiili.

Tugevamad materjalid nagu roostevaba teras, niklisulamid ja titaan tarnitakse tavaliselt suurema tihedusega (28, 30 või 36 ribi / tolli kohta). See väiksem profiilprofiil vähendab materjali töökarakendamist ja aitab kõrvaldada lõhejuhtmete purunemise võimalused.

Pehmemaid materjale nagu süsinikteras, vask ja vasesulamid on tavaliselt varustatud sügavama profiiliga, mis annab väiksema tiheduse (16 või 19 ribi / tolli).

Täpsed lõpppikkused ja kõik vahendatud kinnised sektsioonid tuleb täpsustada.

Lõppenud torud võivad vajadusel olla painutatud. U-kõvera võib nõutava spetsifikatsiooni täitmiseks olla kas harilik või tavaline.

TOOTMISE PIIRANGUD

Materjalid:

1. Süsinik ja madal legeerterasest

2. Roostevaba teras: TP304 / TP304L / TP316 / TP316L / TP321 ja dupleks

3. Vasesulamid: leel 443/687/706/715 jne

4. Titaan ja kõrge nikli sulamid

PÕRANDALASEME PARANDAMINE

Tüüpilised pindala täiustused, kasutades integreeritud vähese viljaga torusid:

1. 19,05 mm OD koos 19 fini / tolli: 270%

2. 25,4 mm OD koos 26 ribi / tolliga: 330%
